什么是 SLS 快速原型与快速成型？

选择性激光烧结（SLS）是一种增材制造工艺，通过激光逐层熔融聚合物粉末，形成致密零件。在快速原型和快速成型制造领域，SLS 提供了一个独特优势：打出来的件不只是看着像——它是真的能用。成型件致密、各向同性、强度足够支撑功能性测试和工程打样，而不是仅供外观评审。

相比其他 3D 打印工艺——要么层间结合弱，要么必须加支撑——SLS 的零件悬在粉床中成型，这意味着：

不需要拆支撑，没有支撑疤痕，不需要为了可打印性妥协设计。
XY 方向和 Z 方向力学性能一致，这对承载类原型至关重要。
一次成型腔内可以排满几十个不同设计，粉末自然充当间隙介质。

该工艺特别适合尼龙材料（PA11、PA12）和工程热塑性塑料（TPU、PP、PPS、PEEK），是从早期概念验证到量产模具之间的实用桥梁。

为什么用 SLS 做快速原型与快速成型制造？

1. 直接用量产材料打功能件

SLS 不需要单独的”原型材料”——你打样用的 PA12 或 PA11 粉末，就是将来量产件用的同一款。以下材料行为在快速成型阶段与量产阶段完全一致：

拉伸强度：PA12 为 46 MPa（盈普 Precimid1172Pro，ASTM D638）
断裂延伸率：标准 PA12 为 8–17%（另有高延展性牌号可选）
弯曲模量：PA12 为 1,280 MPa（ASTM D790）
热变形温度：PA12 在 0.45 MPa 载荷下为 180 °C（ASTM D648）
相比 FDM 热塑性塑料，耐化学性更好、吸湿率更低

……快速成型件与量产件完全一致。转阶段时不会有”材料变了性能对不上”的意外。

以上数据均来自盈普 Precimid1172Pro 亮白 PA12 粉末数据表。不同 PA12 牌号存在差异，关键应用请以对应材料的认证数据表为准。

2. 不需要支撑结构

未烧结粉末本身就对悬空结构和内腔起到物理支撑作用，因此 SLS 可以打印：

减材工艺无法实现的内部流道和点阵结构
以装配状态一体打印的活动铰链和卡扣结构
复杂的异形曲面，无支撑疤痕

这种自由度往往能省掉装配工序——一个 SLS 零件可以替代多个 CNC 加工件或注塑件。

3. 一缸多件，批量出活

一次 SLS 成型缸内可以同时容纳几十个不同设计的原型，只要都能放进成型空间。打印机不区分”打一件”还是”打一堆”——打样时，激光扫描时间是主要成本驱动。

盈普型号	成型尺寸（X×Y×Z）	激光器
CF200（紧凑专业型）	200 × 200 × 320 mm	30W 光纤
S260（教研型）	260 × 260 × 450 mm	30W CO₂
S320HT（高温型）	320 × 320 × 380 mm（大）/ 250 × 250 × 380 mm（小）	60W CO₂
S360 / P360（中幅面工业型）	360 × 360 × 600 mm	60W CO₂
S480（高精度型）	480 × 480 × 600 mm	100W CO₂
P550DL（大幅面双激光）	550 × 550 × 850 mm	双 140W CO₂
S600DL（大幅面双激光）	600 × 600 × 800 mm	双 CO₂

当你需要多轮设计迭代或小批量打样时，SLS 的快速原型制造效率优势就很明显了——方案比对、公差验证、装配检查，全部可以在同一缸里跑完。

4. 各向同性的力学性能

FDM（熔融沉积成型）的 Z 向强度往往只有 XY 向的 50%–70%，受限于层间粘接力。SLS 的粉床熔融工艺则产生均匀的层间结合，力学各向异性通常低于 5%。

这对快速成型打样意味着什么：当你测试一个承力支架或者卡扣外壳时，你需要快速成型件的力学行为与摆放方向无关——SLS 能做到。

SLS 快速成型制造全流程

以下是盈普系统上从设计到成品的典型快速原型制造工作流：

印前准备

1. 面向 SLS 的设计

设计规范必须在 CAD 阶段就纳入考虑——快速成型和打样不能等到导出 STL 后再回头检查：

最小壁厚：纯 PA12/PA11 不低于 0.4 mm；填充类材料（玻纤/碳纤）视具体几何形状可能需要加厚
最小孔径：0.8 mm，受孔深和通孔/盲孔类型影响
配合间隙：一体打印装配结构 ≥0.5 mm；分开打印后装配 ≥0.2 mm
内腔设计：必须考虑清粉可行性——预留排粉孔或清粉通道；封闭空心结构会残留未烧结粉末，难以清理
悬空和大平面：SLS 不需要支撑，但与成型平台平行的大面积平面可能出现轻微翘曲——建议增加加强筋或调整摆放角度

2. 导出 STL，导入 Voxeldance

从 CAD 软件导出 STL 格式（也可使用源生格式）
导入 Voxeldance Additive进行打印前处理

3. 零件摆放与自动排包

对表面质量或强度有要求的零件：手动调整摆放角度，确保关键面背向成型平台或处于最优受力方向
其余零件使用 VD 的 3D 自动排包，最大化粉床利用率

4. 切片与导出

设定层厚——功能性原型推荐 0.12 mm（更高细节要求可选更薄层厚，但打印时间相应增加）
配置其余打印参数，运行切片
导出切片文件

5. 激光路径规划（BP）

将切片文件导入 Build Processor（BP）软件，规划激光扫描策略
导出打印机可用的最终打印文件

打印

6. 上机打印

将打印文件加载至打印机，启动任务
粉床预热至略低于材料熔点
CO₂ 激光器（CF200 为光纤激光器）选择性扫描每一层截面；成型平台下降一层厚，重新铺粉，循环往复
典型垂直打印速度：10–25 mm/h，取决于零件密度和排包情况。S480 扫描速度最高可达 21,000 mm/s；P550DL 搭载双 140W 激光器，吞吐量最大

7. 主动冷却

打印完成后，主动冷却约 3 小时（满缸高度打印）
高温材料如 PEEK 需要受控冷却曲线，避免翘曲或结晶度异常

后处理

8. 移缸至 PPS——自然冷却与清粉

将成型缸转移至 PPS（粉末性能工作站）
零件在粉饼中自然冷却

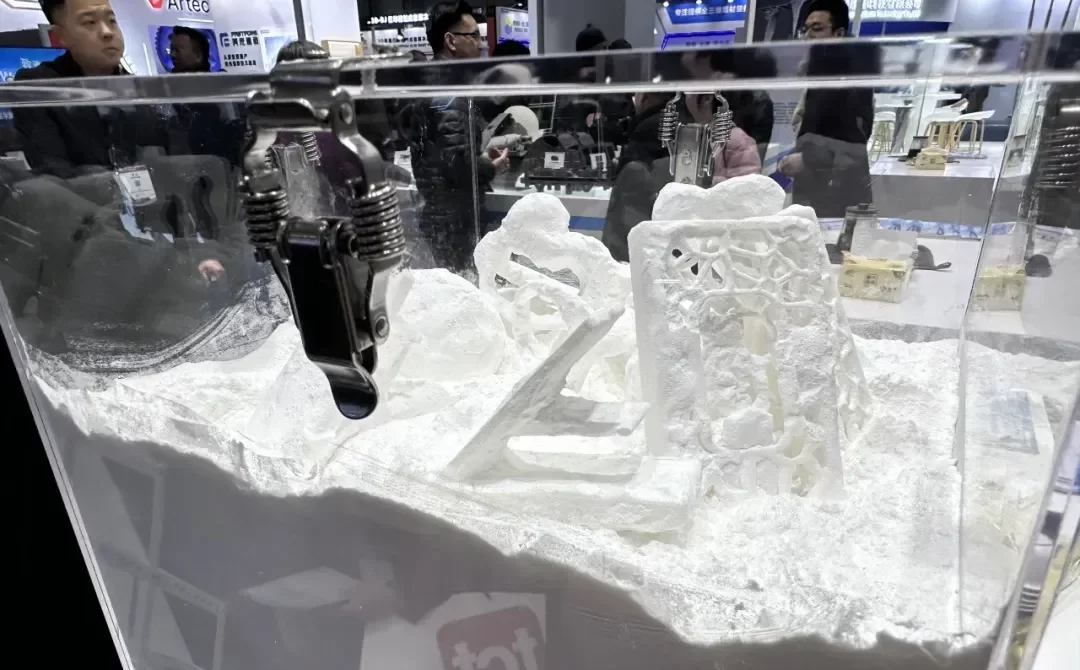

拆缸取件，清除散粉——PPS 集成冷却、拆缸、粉末筛分、混粉于一体

9. 喷砂与粉体回收

喷砂去除零件表面残留粉末，获得均匀哑光面
通过 PPS 对未烧结粉末进行过筛、混合、补充新粉，循环使用

SLS 快速成型材料速览

材料选择决定了快速原型能验证什么。以下数据均来自盈普 Precimid® 材料数据表：

材料	关键性能（盈普数据表）	适用场景	不推荐场景
PA12（Precimid1172Pro）	拉伸强度 46 MPa（ASTM D638）；延伸率 8–17%；弯曲模量 1,280 MPa（ASTM D790）；HDT 180 °C @0.45 MPa（ASTM D648）	通用功能原型；外壳；支架；卡扣；活动铰链	持续使用温度 >150 °C 的环境
PA11	延伸率高于 PA12；抗冲击性更好；吸湿率更低	柔性组件；管路；承受反复冲击的零件	高刚性结构件
PA12-GF30（Precimid1176Pro GF30 BLK）	拉伸强度 41.7 MPa；弯曲模量 2,340 MPa（ISO 178）；HDT 168 °C @0.45 MPa；30% 玻纤填充	刚性壳体；工装夹具；热稳定组件	需要高抗冲击性的零件
PA12-CF（Precimid1174Pro CF）	拉伸强度 88 MPa；弯曲强度 135 MPa；拉伸模量 9,000 MPa；30% 碳纤填充	无人机框架；高刚性结构件；轻量化航空零件	成本敏感型应用
TPU（Precimid1130 88A）	邵氏硬度 88–90A；延伸率 270%；优异的回弹性和耐磨性	密封件；垫圈；保护套；鞋材组件；柔性管路	刚性承力件
PP（TPM3D PP Pro）	密度 0.80 g/cm³；低吸水性；出色的耐化学性和耐疲劳性	流体容器；活动铰链；耐化学零件	高温或高刚性场景
PEEK（TPM3D PEEK IND）	拉伸强度 80 MPa（ASTM D638）；HDT 294 °C @0.45 MPa（ASTM D648）；弯曲模量 4,000 MPa（ASTM D790）；密度 1.13 g/cm³	航空发动机周边件；高温功能原型；结构件	成本敏感型应用（材料价格溢价）

以上数值均来自 TPM3D Precimid® 材料数据表，基于 ASTM/ISO 标准化测试。实际数值可能因工艺参数和零件几何形状而有所差异。关键应用请自行验证。

SLS 快速成型技术与传统打样工艺对比

维度	SLS（尼龙）	CNC 加工	注塑（软模）	FDM
打样交付周期（5件）	2–4 天	5–10 天	2–4 周	1–3 天
单件成本（小批量）	中等	偏高（人工+单件装夹）	前期模具投入高+ 单件成本低	低–中
几何自由度	近乎无限（内流道、点阵、倒扣）	受刀具可达性限制	受拔模角和顶出限制	中等（悬空需加支撑）
力学各向同性	近各向同性（偏差 <5%）	本身各向同性	各向同性	各向异性（Z 向为 XY 的 50%–70%）
表面粗糙度（成型态）	哑光、微颗粒感	机加工面	取决于模具表面	可见层纹
材料选项	PA12、PA11、PA12-GF、PA12-CF、TPU、PP、PEEK	金属、工程塑料	大多数热塑性塑料	ABS、PLA、PETG、PC、ULTEM
可扩展性	中等——单缸可排几十件	低——每主轴单件加工	高——单模可产数千件	低——每喷头单件挤出

适合用 SLS 快速成型制造的场景：

需要工程级尼龙功能原型
设计中含有复杂内腔或倒扣结构
需要测试力学行为（强度、卡扣、疲劳），而不只是外观
需要原型与量产件使用相同材料
迭代节奏快，需要次日交付——如下文广汽研究院的 4 天案例

快速成型打样更适合其他工艺的场景：

选 CNC：需要严格公差（±0.05 mm 或更严）、金属原型，或指定粉末形态不可得的工程塑料
选 FDM：只需要一件外观模型、追求最低成本，或需要丝材形态的 PEEK
选软模：设计已锁定，需要 100+ 件用于实地测试

真实 SLS 快速成型打样应用案例

以下案例基于盈普已公开的客户装机情况和公开报道结果。

航空航天与无人机：6 克无人机框架

每一克重量都重要时，SLS 碳纤尼龙能实现 CNC 加工无法完成的拓扑优化结构。一款微型无人机框架仅 66 × 66 × 32.6 mm，在盈普 SLS 设备上使用 Precimid1174Pro CF（30% 碳纤增强 PA12）一体打印成型。结果：框架仅重 6 克（整机 35 克），拉伸强度达 88 MPa——相比纯 PA12 提升 91%。同一材料体系通过了四项运行验证测试：静态载荷、高低温循环（−20 至 +60 °C）、电磁屏蔽和 8 m/s 高机动飞行。

来源：盈普案例研究，2025年6月

汽车：广汽研究院——从 2–3 周到 4 天

广汽研究院原型工程部此前依赖六步委外流程完成内外饰、热管理和动力总成零件的制作。引入盈普 P550DL 设备和 Precimid1172Pro PA12 粉末实现 SLS 内部化后：

工作流从 6 步缩减至 4 步
交付周期从 2–3 周压缩至最快 4 天（缩短超过 70%）
完全掌控涉密设计数据
覆盖四类验证：外观、结构、装配匹配、人机工程

更多汽车行业部署包括：东风汽车试制部使用盈普 S480 + PA12-GF30 制作中控面板和电器分配盒；DTM Racing Sport 的 1.9 kg V8 进气歧管——利用 SLS 一体打印复杂内腔的能力。

医疗：爱康医疗——手术导板力线偏差从 30% 降到 5% 以下

爱康医疗引入盈普 P360 SLS 系统，配合 PPS 后处理站和生物相容性 PA12 材料，生产患者匹配型骨科手术导板。在关节置换手术中，SLS 打印导板实现亚毫米级骨面贴合，下肢力线偏差超过 3° 的比例从 约 30% 降至 5% 以下。术中出血量和 24 小时引流量也显著降低（P<0.01）。系统运行于 CE 认证和粉尘防爆（22 区）合规环境，集成制氮系统实现医疗级洁净生产。

自 2025 年起，国家医保局已将”医用 3D 打印导板”纳入收费目录——从高端选项加速走向标准配置。

医疗：Edser Labs——数字化矫形鞋垫规模化生产

Edser Labs（西班牙），一家有近 30 年经验的临床矫形器制造商，采用盈普 S600DL 双激光系统 + PP Pro 粉末生产定制矫形鞋垫。数字工作流——LiDAR 足部扫描 → CAD 设计 → SLS 打印——借助双激光扫描将单层打印时间缩短近 50%。PP Pro 材料通过优化的过筛和补粉系统，粉末回收率接近 100%。Edser 预计其 90% 的产品最终将通过增材制造方式生产。

自建 SLS 快速成型能力 vs 委外打样

如果你的打样需求是零星的（每月 1–3 个项目），委外到 SLS 服务商通常更划算——没有设备投入，不需要管粉末、不需要做维保。

如果你的打样需求是持续的（每月 10 次以上打样），自建 SLS 能力在经济上就更具吸引力。关键维度对比：

维度	委外（服务商）	自建 SLS
前期投入	$0	设备投资——盈普工业系统从紧凑机型起步
交付周期	3–7 个工作日（含物流）	1–3 个工作日
单件成本	含服务溢价	仅材料+机时
设计保密	文件流出	全程内部
迭代速度	受制于服务商排产节奏	不限——可通宵打印
材料选择	取决于服务商能力	自主决定材料方案

对于考虑自建 SLS 能力的组织，盈普产品线覆盖从 CF200 紧凑专业型（200 × 200 × 320 mm、30W 光纤激光器、占地 <1 m²、220V 即插即用），到中幅面工业机型（S360/P360，成型尺寸 360 × 360 × 600 mm），再到大幅面双激光量产系统（P550DL，550 × 550 × 850 mm；S600DL，600 × 600 × 800 mm）。

全系支持核心原型材料——PA12、PA11、PA12-GF、PA12-CF、TPU、PP——S320HT 进一步将材料范围扩展到 PEEK、PEKK 和 PPS，成型温度最高 350 °C。
